矿物绝缘电缆，英文全称 Mineral insulated cable，缩写简称（MI）电缆。

因其工艺复杂，生产成本较高，市场定价较之常规 YJV、YJY 电缆要高很多，所以初期在国内使用较少，仅用于对安全条件要求较高的重要场所，后来因《建筑设计防火规范》GB50016-2014 的实施被明确要求在一定条件下必须使用，从而得以广泛推广。

但对于做设计的大多工程师来说，往往都知道要用它，而对其的认识程度却不如 YJV 电缆。

（1）结构形式

它是一种以 铜护套 包裹铜导体芯线，并以 氧化镁粉末 为无机绝缘材料隔离导体与护套的电缆（也就是说氧化镁绝缘层是在线芯导体与铜护套之间），最外层可按需选择适当外护套。

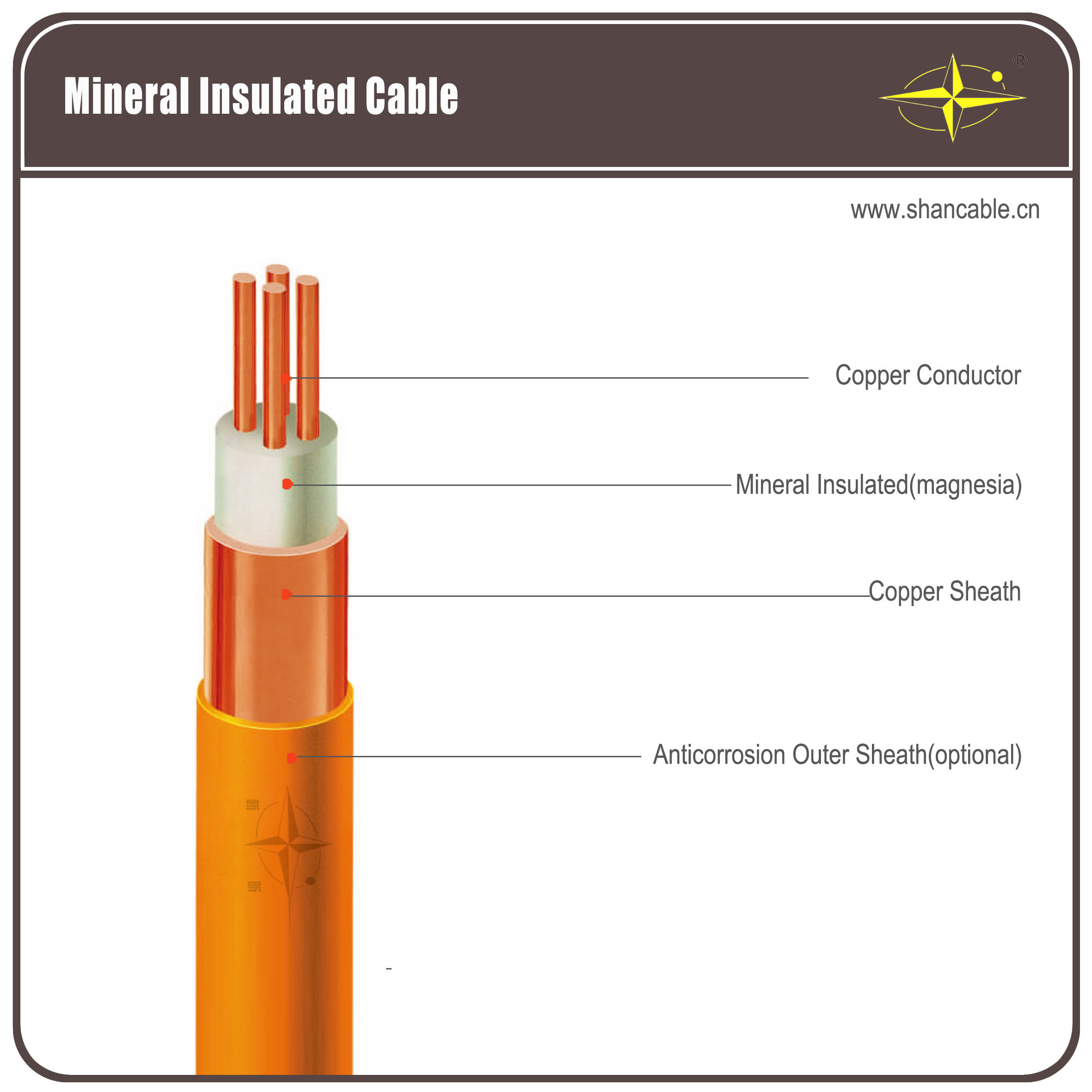

可看下图：

矿物绝缘（MI）电缆

还有一种类似的电缆，它以 金属护套 代替铜护套包裹导体芯线和氧化镁绝缘层，被称之为【矿物绝缘金属护套电缆】。

（2）性能及特点

1、耐火

从以上结构来看，矿物绝缘电缆不含有机材料，所以不燃、无烟、无毒、耐火。

铜的熔点为1083℃，矿物保温层的熔点也在1000℃以上，而一般民用建筑火灾现场的最高温度在1000℃以下。因此，第二外层的铜护套可以承受火灾现场的高温。

普通耐火电缆又称有机绝缘耐火电缆，耐火温度750~800℃，耐火时间90min。因此，矿物绝缘电缆的耐火性能优异，在铜熔点以下的火区使用是安全的。

2.耐高温操作

我们知道，线芯的载流量和工作温度实际上是取自电缆绝缘层的耐受温度。绝缘层的耐受温度越高，载流量越大。

根据矿物电缆应用场所的不同，矿物电缆的连续工作温度可达250℃。在特殊情况下，电缆可以在接近铜护套熔点的温度下短时间保持工作。非常适合敷设在高温场所，如冶金、锅炉、玻璃炉、高炉等环境。

3.长寿命

无机材料用于矿物电缆的绝缘层和护套层可以使其具有更强的稳定性和更长的使用寿命。

4.防水、防爆、机械强度高。

矿物电缆的绝缘层经过高密度压实工艺处理，然后用无缝铜护套保护。在产品标准中，必须满足耐火、抗喷、抗机械冲击的要求，能承受剧烈的冲击和机械损伤。

(3)分类和模型

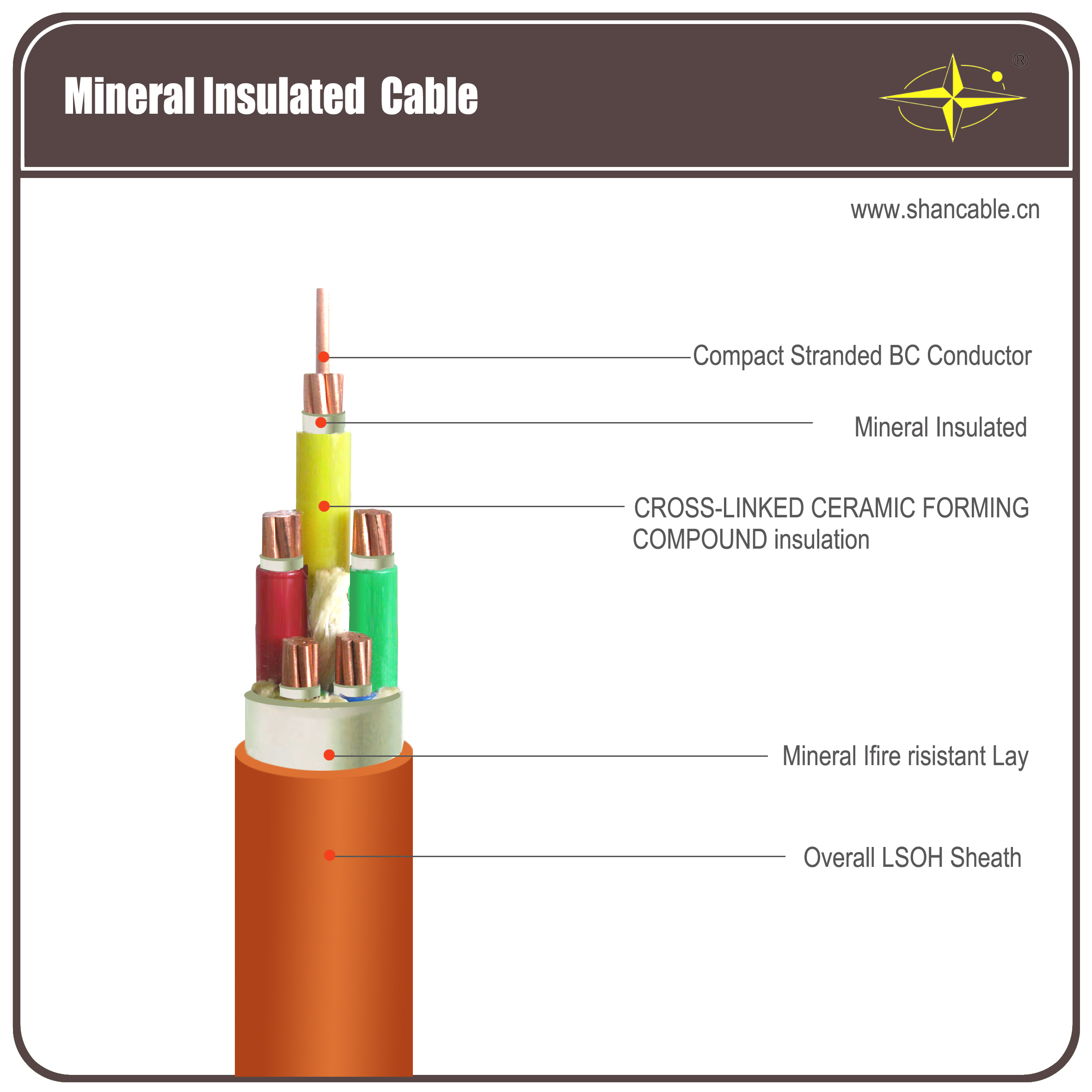

按电缆结构可分为【刚性】和【柔性】。顾名思义，刚性矿物绝缘电缆在施工和安装过程中极难弯曲，而柔性电缆相对容易敷设。其结构剖面见下图:

· 刚性矿物绝缘电缆标注为【BTT】型，柔性矿物绝缘电缆标注为【RTT】型。
